ZY16 高频直缝焊管机组

1：设备设计基础参数
1.1 钢管外径	Ø7.6mm~Ø16mm
1.2 钢管壁厚	0.3mm~1.0mm
1.3 钢管定尺	6m-8m
1.4 设计速度	120m/min

2：设备生产工艺

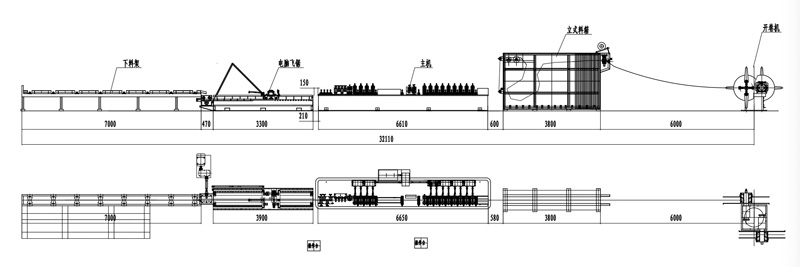

气动开卷机→剪切对焊机→立式活套→成型主机→高频焊机→定径主机→定尺切断→下料辊道
3：设备供货范围
设备内容		配置
3.1 双头开卷机		气动
3.2 剪切自动对焊机
3.3 立式料箱
3.4 成型主机
3.5 焊接成型（机械部分）
3.6 定径主机
3.7 定尺锯切切断		摩擦/冷切锯
3.8 下料辊道		单面/双面
3.9 100kw 固态高频		国产/进口
3.10 电控系统
3.11 液压/气动系统
3.12 成型模具		选配

4：参考照片（定制设备，图片仅供参考）
