ZY60 高频直缝焊管机组

1：设备设计基础参数
1.1 钢管外径	φ20～φ76mm
1.2 钢管壁厚	0.8～3.0mm
1.3 钢管定尺	4-10m
1.4 设计速度	0～80m/min

2：设备生产工艺
开卷→剪切对焊→卧式螺旋活套→校平→轧制成型→高频焊接→刮刀→冷却 →定径→矫直 →飞锯切料→下料辊道
3：设备供货范围
设备内容		配置
3.1 双头开卷机		气动
3.2 剪切自动对焊机
3.3 卧式螺旋或套
3.4 成型主机
3.5 焊接成型（机械部分）
3.6 定径主机
3.7 定尺锯切切断		摩擦/冷切锯
3.8 下料辊道		单面/双面
3.9 200kw 固态高频		国产/进口
3.10 电控系统
3.11 液压/气动系统
3.12 成型模具		选配

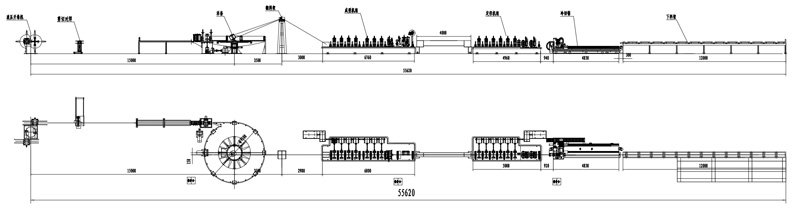

4：参考照片（定制设备，图片仅供参考）
